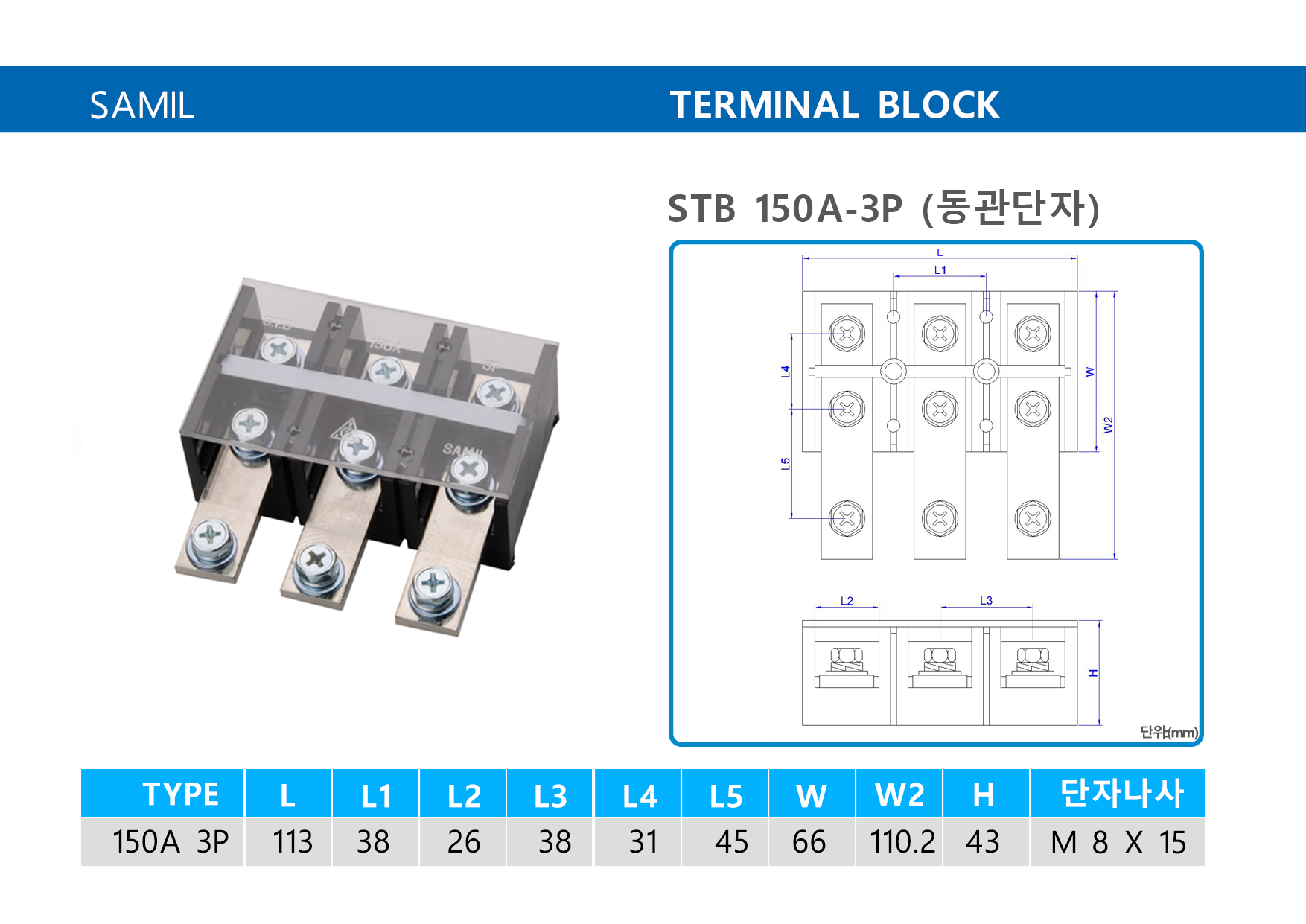

모델명 | STB 150A - 3P (동관단자대) |
---|---|
재질 | Polycarbonate |
형식 | 고정식 |
형명 |
Type |
STB 150A 3P(동관 단자대) |
|
정격절연전압 |
Rating insulation voltage |
Max 600VAC |
|
정격전류 |
Rating current |
250VAC 150A |
|
절연저항 |
Insulation resistance |
100MΩ 이상 (DC500VMΩ 절연 저항계 측정) |
|
내전압 |
Dielectric strength |
2500VAC 50/60Hz 1min |
|
온도상승 |
Temperature rise |
Max 45°C (주위 온도 한도45°C) |
|
적용전합전선 |
Ration suitable wire |
60.0mm2 |
|
단자나사 |
Terminal screw size |
M8 |
|
취부구멍 |
Fixing bolt hole |
7.2 |
|
연결단자 |
e |
Min 20.5 mm |
|
f |
Min Φ10.1 |
||
w |
Max 22.0 mm |
||
l |
Min 55.5 mm |
부품재질 Part materials
몸체 |
Body |
폴리카보네이트 Polycarbonate resin |
단자 |
Terminal |
황동 Brass |
볼트 |
Bolt |
SWCH-10A, STS(Option) |
뚜껑 |
Cover |
폴리카보네이트 Polycarbonate resin |
